Пассивная защита объектов энергетики и ЖКХ — это физические ограждающие конструкции, которые блокируют контактный подрыв и вторичные поражающие факторы сбоку и сверху. Для объектов в Сочи и приграничных регионов отраслевая практика сочетает оперативные решения из ФБС, габионов и сеток с капитальными конструкциями по СП 542.1325800.2024. МелданаСБ проектирует и монтирует решения бренда ЗАСЛОН под ключ.
Уровни защиты и обязательные требования СП 542
СП 542.1325800.2024 действует с 26.01.2025, Изменение №1 — с 26.09.2026. Уровень защиты назначает эксплуатант или заказчик в задании на проектирование: уровень 4 базовый закрывает малые БПЛА и FPV до 30 кг; уровень 3 усиленный — лёгкие 30–100 кг; уровень 2 тяжёлый — средние 100–250 кг; уровень 1 максимальный — средние БПЛА с осколочной боевой частью.
Во взрывопожароопасных зонах применяются только негорючие полотна. Молниезащита ЗОК обязательна, проезд пожарной техники не перекрывается.
Объекты энергетики и ЖКХ: оперативные и капитальные решения
| Объект | Оперативное решение | Капитальное решение |
|---|---|---|
| Трансформаторы и открытые РУ | Стены из ФБС 24.4.6/12.4.6, ж/б панели, обваловка мешками | Стены + покрытие по СП 542 |
| Здания КРУЭ, ОПУ, РЩ | Противоосколочная стенка из ФБС по периметру | Сетчатый купол на шести решётчатых башнях с оттяжками |
| Теплообменники ТЭЦ | Габионный пояс 3,6 м с керамзитовым гравием, тросовая обтяжка | Внешняя сеть на аутригерах и внутренняя стержневая оболочка с торкрет-бетоном 50 мм |
| Блочно-модульные котельные | Обойма из ФБС + каркасное сетчатое покрытие | Отдельное капитальное покрытие по проекту; тепловая маскировка сэндвич-панелями от 100 мм |
| ГРП/ГРУ, ШРП, ЛПУМГ | ФБС + каркас с сеткой | Стены + покрытие по СП 542 |
| Дымовые трубы котельных около 30 м | — | Решётчатая шестигранная обойма с сетчатыми панелями |
Здания КРУЭ, ОПУ и РЩ: купол без нагрузки на здание

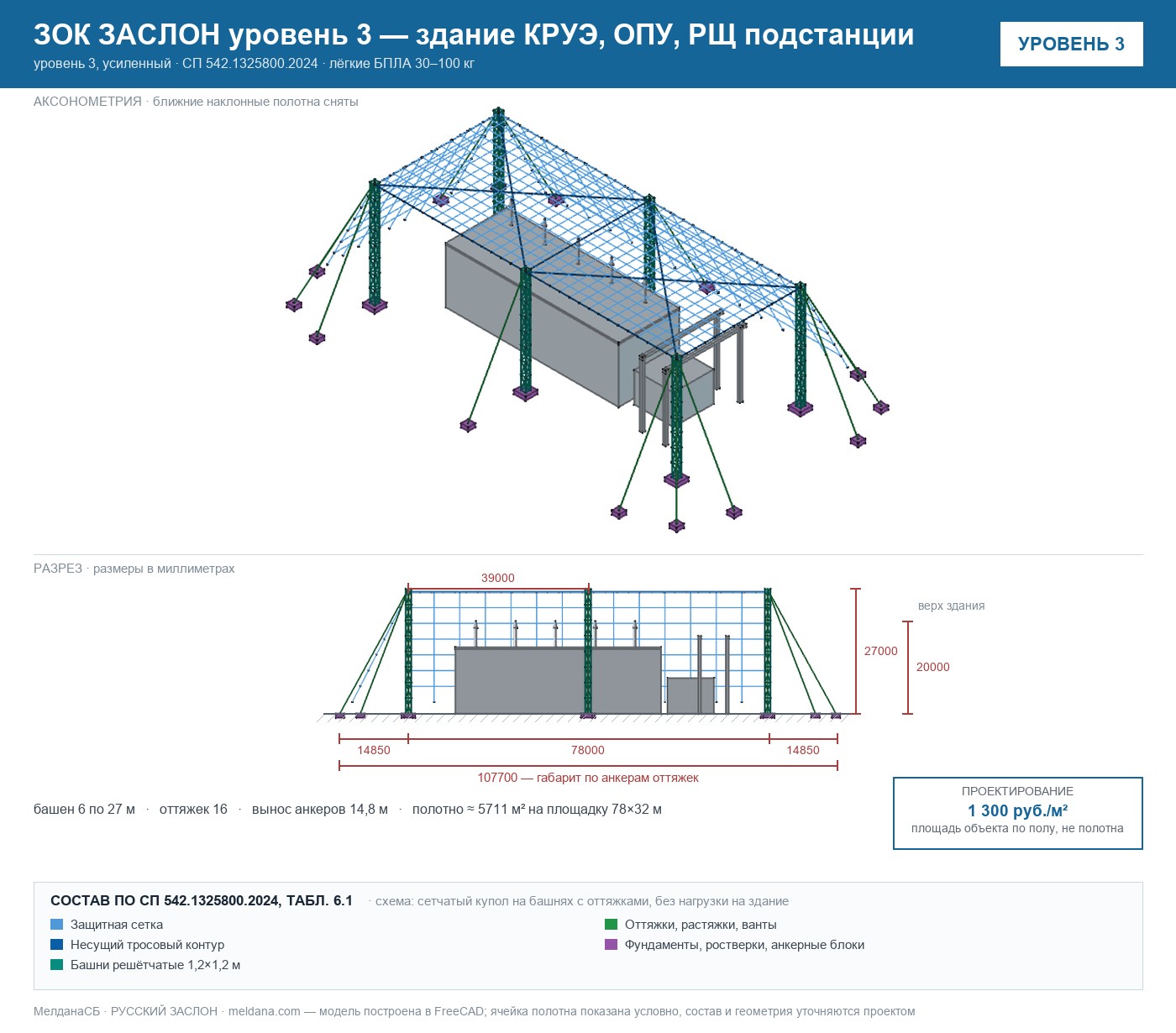

Для крупных зданий подстанций — КРУЭ, ОПУ, РЩ размером до 120×22×16 м — капитальным решением является сетчатый купол на шести решётчатых башнях сечением 1,2×1,2 м и высотой около 23 м. Купол крепится 16 оттяжками на анкерные фундаменты и дополняется противоосколочной стенкой из ФБС по периметру. Нагрузки на само здание нет.
Оперативно, до монтажа купола, периметр закрывается противоосколочной стенкой из ФБС. Это ограничивает воздействие осколков с боковой полусферы и позволяет быстрее закрыть объект. После обследования и расчёта конструкция переводится в проект по СП 542 с назначенным уровнем защиты.
ТЭЦ: теплообменники и котельное оборудование

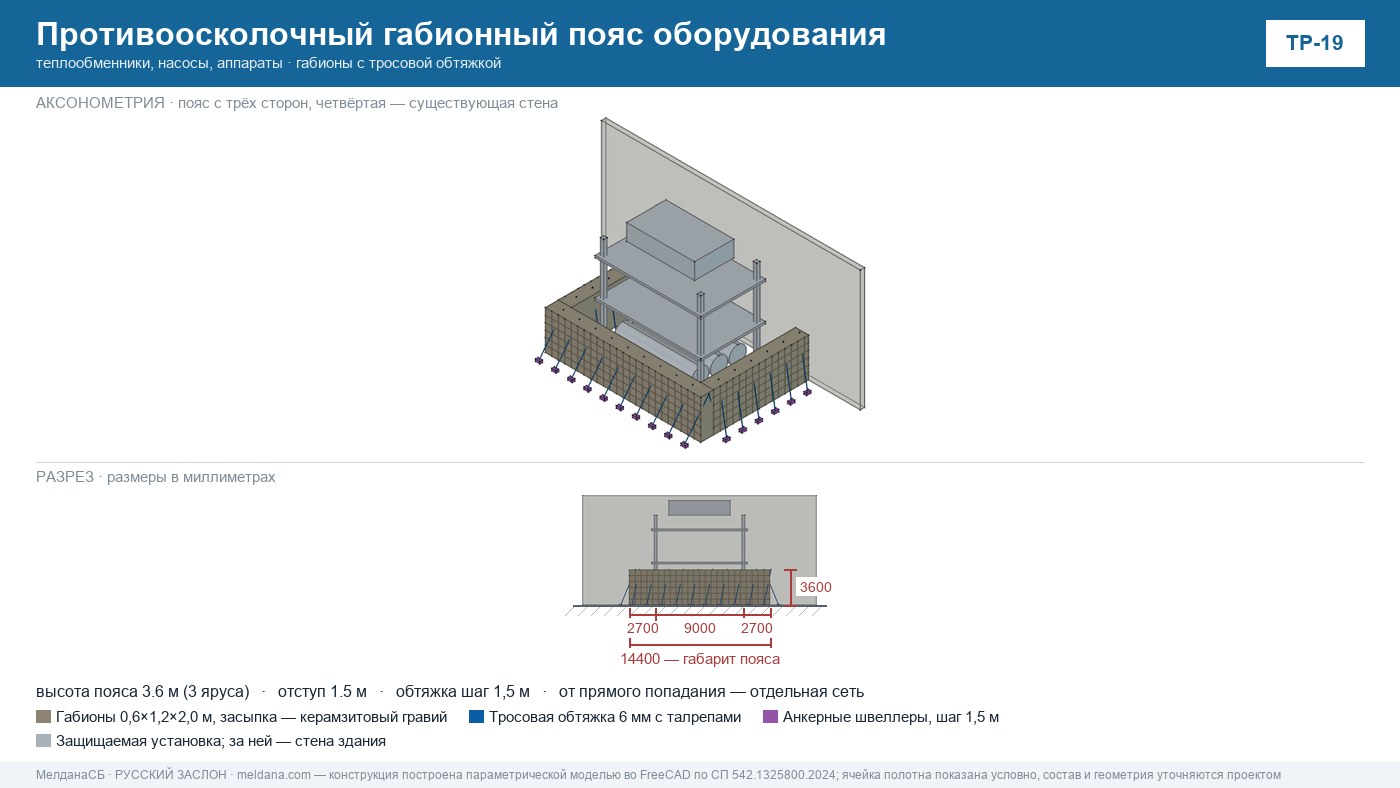

Для теплообменников ТЭЦ отраслевая практика предлагает противоосколочный пояс из габионов 0,6×1,2×2,0 м с засыпкой керамзитовым гравием плотностью не более 1000 кг/м³. Высота пояса — 3,6 м, по верху выполняется тросовая обтяжка 6 мм с талрепами к швеллерам с шагом 1,5 м. Такая конструкция защищает от вторичных поражающих факторов, но от прямого попадания нужна отдельная сеть.
Для котлов применяется комбинированная защита: внешняя сеть на аутригерах и внутренняя стержневая шарнирная оболочка с торкрет-бетоном 50 мм. Это решение закрывает и верхнюю, и боковую полусферы от осколков и контактного подрыва сбоку.
Блочно-модульные котельные, ГРП, ШРП, ЛПУМГ и дымовые трубы

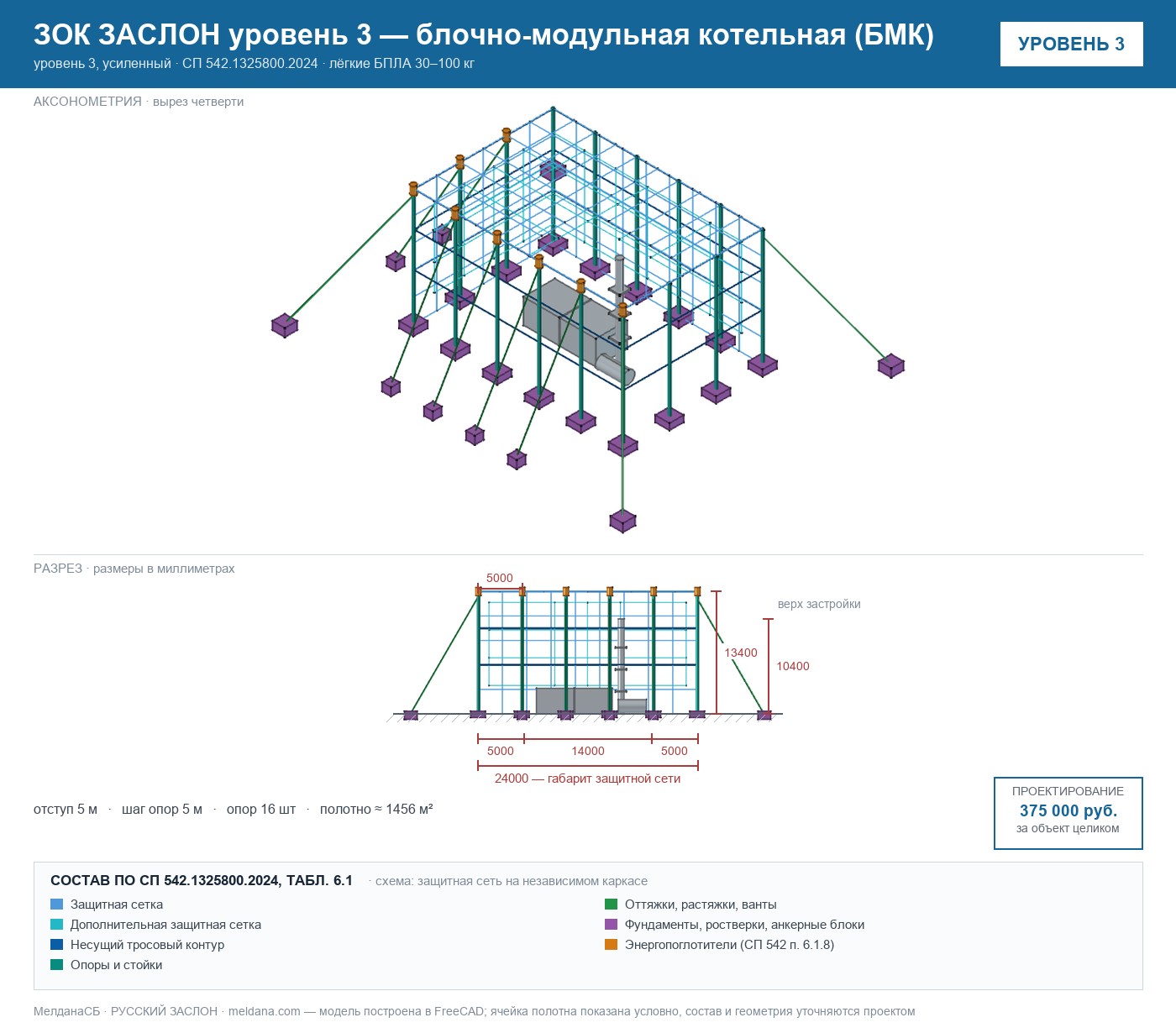

Блочно-модульные котельные восьми типоразмеров — от 10,8×4,8×3,6 до 16×14×4,2 м — защищаются обоймой из ФБС и каркасным сетчатым покрытием. Для ГРП/ГРУ, ШРП и ЛПУМГ применяется та же логика: ФБС по периметру плюс каркас с сеткой. Дымовые трубы котельных около 30 м закрываются решётчатой шестигранной обоймой вокруг ствола с сетчатыми панелями.
Тепловая маскировка для котельных выполняется сэндвич-панелями не тоньше 100 мм по каркасу ЗОК или ангаром с открытыми торцами. Она снижает тепловую заметность, но защитной конструкцией не является. Поэтому её применяют только вместе с физической ЗОК, а не вместо неё.
Порядок работ
- Выезд и обследование объекта в Сочи: геометрия, строительные конструкции, технологические зоны.
- Определение уровня защиты по СП 542 и схемы ЗОК: стены + покрытие либо стены + тросовая улавливающая сеть на мачтах.
- Расчёт конструкций, разработка проекта и спецификаций.
- Поставка материалов, монтаж под ключ, исполнительная документация.
Ориентиры цен
- Полотно ЗОК — 895 руб./м² (сетка + монтаж).
- Стенка из ФБС — 8 753 руб. за блок с устройством.
- Стена из ж/б панелей — 9 660 руб./м².
- Габионный пояс 3,6 м — около 35 800 руб./пог. м; габион 2×1×1 с монтажом — 15 990 руб.
- Обваловка мешками — укладка 3 750 руб./м³, механизированно 1 350 руб./м³.
- Коридор над дорогой 12 м — около 36 400 руб./пог. м; коридор на мосту на 2 полосы — около 42 400 руб./пог. м.
- Экран на лесах вокруг опоры — 1 863 руб./м² двух слоёв (леса отдельно).
- Купол на башнях и тепловая маскировка — по проекту.
